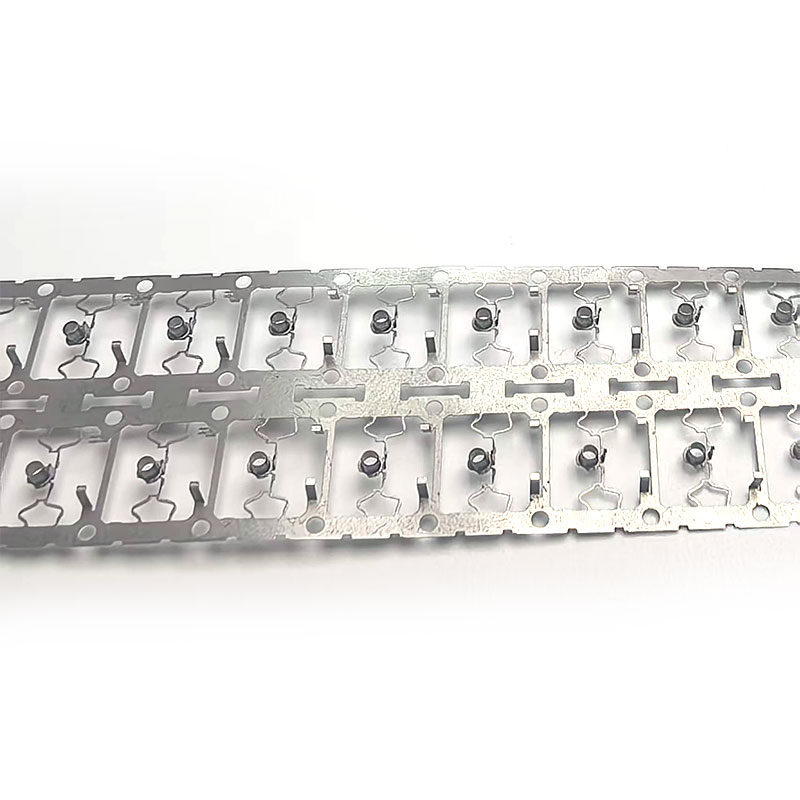

أجزاء ختم الدقة الإلكترونيةتعتبر ضرورية لإنتاج مكونات مدمجة وموصلة ودقيقة للغاية تستخدم في الموصلات وأجهزة الاستشعار وإلكترونيات السيارات وأجهزة الاتصالات.كيرينتجمع بين الختم الدقيق وتقنية EDM لتصنيع مكونات معدنية معقدة بتفاوتات أبعاد تصل إلى ±0.005 مم، مما يدعم تطوير النموذج الأولي والإنتاج بكميات كبيرة.
نظرًا لأن المنتجات الإلكترونية أصبحت أصغر حجمًا وأرق وأكثر تكاملاً، يحتاج المصنعون إلى مكونات معدنية يمكنها الحفاظ على أبعاد ضيقة مع توفير موصلية مستقرة وقوة ميكانيكية وأداء تجميع موثوق. يوفر الختم الإلكتروني الدقيق طريقة فعالة لتشكيل الأطراف، ومكونات الاتصال، وأجزاء التدريع، وعناصر الزنبرك، وغيرها من الهياكل المعدنية المعقدة على نطاق الإنتاج. من خلال الجمع بين تصنيع قوالب EDM، والختم الدقيق، والفحص الذكي، والتحكم في العمليات، توفر Qiren حلولاً مخصصة للإلكترونيات وإلكترونيات السيارات والمعدات الطبية وتطبيقات الاتصالات. إن قدرة تحمل الأبعاد التي تبلغ ± 0.005 مم، والقدرة على التكيف مع المواد، والتحكم في جودة السطح تجعل الختم الدقيق مناسبًا لتطبيقات المكونات الإلكترونية الصعبة.
جدول المحتويات
- لماذا تعتبر أجزاء الختم الدقيق الإلكترونية مهمة؟
- ما هي المزايا الرئيسية؟
- ما هي المواد التي يمكن استخدامها؟
- كيف يتم تصنيع أجزاء الختم الدقيقة؟
- أين يتم استخدامها؟
- كيف يجب على المشترين اختيار مورد الختم الدقيق؟
- الأسئلة المتداولة
- خاتمة
لماذا تعتبر أجزاء الختم الدقيق الإلكترونية مهمة؟
تعتمد المنتجات الإلكترونية الحديثة بشكل متزايد على المكونات المعدنية المصغرة. قد تكون طرفية الموصل، أو عنصر التدريع، أو زنبرك الاتصال، أو مكون البطارية، أو الدعم الموصل مجرد جزء صغير من حجم المكون الميكانيكي التقليدي، ومع ذلك يمكن أن تؤثر بشكل مباشر على أداء المنتج الكامل.
هذا هو السبب في أن الختم الدقيق هو أكثر من مجرد قطع وتشكيل الصفائح المعدنية. يجب أن تتحكم عملية التصنيع في دقة الأبعاد، وتشوه المادة، والنتوءات، وجودة السطح، والتكرار. بالنسبة للتطبيقات الإلكترونية، يمكن أن يؤثر حتى الانحراف البسيط في الأبعاد على ضغط التلامس، أو قوة الإدخال، أو التوصيل الكهربائي، أو محاذاة التجميع، أو عمر المنتج.
وفقًا لمعلومات منتج شركة Qiren، فإن عملية الختم الخاصة بها تجمع بين معالجة قوالب EDM وتقنيات الختم والفحص الدقيقة. تذكر الشركة أن عمليتها يمكن أن تحقق تفاوتات ضيقة تصل إلى ±0.005 مم للتطبيقات المناسبة، بما في ذلك الأجزاء ذات الشكل المعقد، والمكونات ذات الفتحات الدقيقة، والمواد الرقيقة جدًا التي يقل سمكها عن 0.1 مم.
يجعل هذا المزيج من الختم الدقيق ذا قيمة خاصة عندما يحتاج المصنعون إلى مكونات قابلة للتكرار بكميات كبيرة دون التضحية بتناسق الأبعاد.
ما هي المزايا الرئيسية لأجزاء الختم الدقيق الإلكتروني؟
1. دقة الأبعاد العالية
غالبًا ما تتطلب المكونات الإلكترونية الدقيقة أبعادًا يتم التحكم فيها بإحكام لتناسب التجميعات المصغرة. يمكن أن يؤدي تصميم القالب المتقدم، وتصنيع EDM، ومعلمات الختم الخاضعة للتحكم إلى تقليل تباين الأبعاد وتحسين الاتساق من جزء إلى جزء.
بالنسبة لأطراف الموصل والمكونات الموصلة الأخرى، تؤثر دقة الأبعاد بشكل مباشر على أداء التزاوج. تساعد الهندسة المتسقة الشركات المصنعة على الحفاظ على قوة الإدراج التي يمكن التنبؤ بها، وتحديد موضع الاتصال، وتوافق التجميع.
2. القدرة الهندسية المعقدة
قد تواجه عمليات الختم التقليدية قيودًا عندما تحتوي المكونات على أخاديد عميقة أو زوايا حادة أو فتحات متدرجة أو أقسام ضيقة أو ميزات معقدة أخرى. يمكن أن تساعد الأدوات المدعومة بالـ EDM في إنشاء هياكل قوالب أكثر تطوراً لهذه الأشكال الهندسية الصعبة.
- الثقوب الدقيقة والفتحات الضيقة
- الهياكل المتدرجة والمريحة
- مناطق الاتصال الدقيقة
- ميزات الزاوية الحادة
- مكونات معدنية رفيعة للغاية
- نوابض صغيرة وهياكل موصلة
3. الإنتاج الضخم الفعال
بمجرد تطوير قالب الختم والتحقق من صحته، يمكن أن تنتج العملية كميات كبيرة من الأجزاء المتسقة مع أوقات دورة قصيرة نسبيًا. وهذا يجعل الختم الدقيق جذابًا بشكل خاص لمصنعي الإلكترونيات ذوي أحجام الإنتاج المستقرة.
4. جودة سطح أفضل
حالة السطح أمر بالغ الأهمية للمكونات الكهربائية والميكانيكية. يمكن أن تؤدي النتوءات أو الخدوش أو التشوهات أو الأسطح الخشنة المفرطة إلى حدوث مشكلات في التجميع أو التأثير سلبًا على الموصلية ومقاومة التآكل.
يصف Qiren استخدام تقنية معالجة EDM غير المتصلة وتقنية تشطيب المرآة للتطبيقات الصعبة، مع خشونة السطح المبلغ عنها أقل من Ra0.2 ميكرومتر في ظل ظروف المعالجة المعمول بها.
ما هي المواد التي يمكن استخدامها؟
يجب أن يعتمد اختيار المواد على الموصلية والقوة ومقاومة التآكل والصلابة وخصائص الزنبرك وسلوك التشكيل ودرجة حرارة التشغيل ومتطلبات التطبيق النهائية.
| نوع المادة | الخصائص النموذجية | التطبيقات المحتملة |
|---|---|---|
| سبائك النحاس | الموصلية الكهربائية الجيدة والقابلية للتشكيل | المحطات والاتصالات والمكونات الموصلة |
| الفولاذ المقاوم للصدأ | القوة، المقاومة للتآكل، المتانة | العلب الإلكترونية والينابيع والمكونات الهيكلية |
| التيتانيوم | نسبة قوة إلى وزن عالية ومقاومة للتآكل | المكونات الإلكترونية والطبية المتخصصة |
| سبائك عالية الصلابة | مقاومة التآكل والاستقرار الميكانيكي | المطالبة بمكونات دقيقة وأجزاء متعلقة بالأدوات |
يؤثر اختيار المادة الصحيحة أيضًا على عمر القالب وتكلفة الإنتاج. قد تتطلب المواد ذات الصلابة العالية أدوات متخصصة واستراتيجيات تصنيع، مما يجعل التحليل الهندسي مهمًا قبل الإنتاج الضخم.
كيف يتم تصنيع أجزاء الختم الدقيقة؟
عادةً ما يبدأ مشروع الختم الدقيق الموثوق به قبل وقت طويل من تشغيل الإنتاج الأول. يجب مراجعة رسم المكونات، ومواصفات المواد، ومتطلبات التسامح، والانتهاء من السطح، والحجم السنوي، وبيئة التطبيق خلال المرحلة الهندسية.
الخطوة 1: تحليل المنتج والرسم
يقوم المهندسون بتقييم الهندسة والتفاوتات وسمك المادة واتجاه التشكيل والأبعاد الحرجة ومخاطر التصنيع المحتملة. يمكن أن يساعد تحليل التصميم المبكر في تحديد الميزات التي قد تؤدي إلى تشوه أو تشقق أو نتوءات مفرطة أو صعوبة صيانة الأداة.
الخطوة 2: تصميم القالب الدقيق
يحدد قالب الختم مدى دقة تشكيل المكون النهائي. بالنسبة للأجزاء الإلكترونية المعقدة، يمكن استخدام ماكينة EDM لإنشاء هياكل دقيقة وميزات قالب عالية الدقة.
الخطوة 3: إعداد المواد
يجب أن يفي الشريط أو الصفائح المعدنية المحددة بالسمك المطلوب، والخواص الميكانيكية، وحالة السطح. يعد اتساق المواد مهمًا بشكل خاص عندما يتعلق الأمر بتفاوتات شديدة للغاية.
الخطوة 4: الختم والتشكيل
أثناء الإنتاج، تمر المادة من خلال عمليات ختم يتم التحكم فيها لتحقيق ميزات القطع أو الثني أو التثقيب أو التشكيل أو التقدم. تساعد معلمات العملية المستقرة في الحفاظ على التكرار طوال دفعة الإنتاج.
الخطوة 5: فحص الأبعاد والسطح
يتحقق الفحص من الأبعاد الحرجة ويكتشف العيوب المحتملة. تشير شركة Qiren إلى أنها تستخدم معدات قياس ثلاثية الأبعاد، ومعدات فحص بصري، واختبار الصلابة كجزء من عملية مراقبة الجودة. يمكن أن تدعم تقارير جودة الدُفعات أيضًا إمكانية تتبع الإنتاج وقبول العملاء.
أين يتم استخدامها؟
يتم استخدام مكونات الختم الإلكتروني الدقيق في العديد من الصناعات لأنها يمكن أن تجمع بين الأبعاد الصغيرة وقابلية التكرار العالية والموثوقية الوظيفية.
الالكترونيات الاستهلاكية
تتطلب الهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة القابلة للارتداء وغيرها من المنتجات المدمجة مكونات معدنية مصغرة تتناسب بدقة مع المساحات الداخلية المقيدة. يمكن أن تشمل التطبيقات حاملات بطاقات SIM، ومكونات الواجهة من النوع C، ومحطات الاتصال، والهياكل المعدنية ذات الصلة بـ FPC.
إلكترونيات السيارات
أدى الاستخدام المتزايد لأنظمة التحكم الإلكترونية والمركبات الكهربائية إلى زيادة الطلب على المكونات الموصلة والميكانيكية الدقيقة. وتشمل التطبيقات المحتملة المكونات المتعلقة بالبطارية، ونوابض التتابع، والمحطات الطرفية، ومكونات أجهزة الاستشعار، وأنظمة التوصيل الكهربائي.
المعدات الطبية
يمكن أن تتطلب الأجهزة الطبية مكونات مصغرة ذات أبعاد يمكن التحكم فيها وجودة سطح موثوقة. يمكن استخدام الأجزاء المعدنية المختومة بدقة في مكونات الأجهزة الدقيقة، وأغطية الأجهزة، والتجمعات المتخصصة الأخرى حيث يكون اتساق الأبعاد أمرًا ضروريًا.
معدات الاتصالات
تعتمد أجهزة الاتصال والتجمعات الإلكترونية عالية الكثافة على موصلات ومكونات موصلة دقيقة. يمكن أن يدعم الختم الدقيق إنتاج هياكل الاتصال المدمجة التي تتطلب هندسة متسقة أثناء التجميع المتكرر.
كيف يجب على المشترين اختيار مورد الختم الدقيق؟
إن اختيار المورد المناسب لا يقتصر على مجرد مقارنة أسعار الوحدات. بالنسبة للمكونات الإلكترونية الدقيقة، يمكن أن يكون لقدرات الأدوات وأنظمة الفحص والخبرة المادية والدعم الهندسي وقابلية التوسع في الإنتاج تأثير أكبر على إجمالي تكلفة المشروع.
قبل تقديم الطلب، يجب على المشترين تقييم النقاط التالية:
- القدرة الأبعاد:تأكد مما إذا كان المورد يمكنه تلبية التفاوتات المطلوبة باستمرار.
- الخبرة في الأدوات:قم بمراجعة تصميم القالب الخاص بالمورد، وقدرات EDM والصيانة والتحسين.
- الخبرة المادية :تأكد من أن الشركة المصنعة تفهم سبائك النحاس أو الفولاذ المقاوم للصدأ أو التيتانيوم أو المواد الأخرى المحددة.
- القدرة على التفتيش:تحقق مما إذا كان من الممكن قياس الأبعاد الحرجة باستخدام معدات الفحص CMM أو البصرية أو غيرها من المعدات المناسبة.
- قابلية التوسع في الإنتاج:تأكد من أن المورد يمكنه الانتقال من النموذج الأولي أو الدفعات التجريبية إلى الإنتاج الضخم المستقر.
- وثائق الجودة:اطلب تقارير التفتيش ومعايير القبول المحددة بوضوح.
- الاتصالات الهندسية:يمكن للفريق الفني سريع الاستجابة تقليل مراجعات الأدوات غير الضرورية وتأخير الإنتاج.
تشير شركة Qiren إلى أن عملية الختم الخاصة بها تدعم كلا من الإنتاج التجريبي بكميات صغيرة والتصنيع على نطاق واسع. وتسلط معلومات الإنتاج الخاصة بها الضوء أيضًا على منشأة تبلغ مساحتها 3000 متر مربع، وأكثر من 50 موظفًا، وفريق بحث وتطوير يمثل حوالي 15% من قوتها العاملة. تقارير الشركة الصادرات إلى أكثر من 20 دولة ومنطقة.
الأسئلة المتداولة
ما هي أجزاء الختم الدقيق الإلكترونية؟
أجزاء الختم الإلكترونية الدقيقة عبارة عن مكونات معدنية تم تشكيلها بدقة ويتم تصنيعها من خلال عمليات الختم الدقيقة للتطبيقات الإلكترونية والكهروميكانيكية. ويمكن أن تشمل المحطات الطرفية، وجهات الاتصال، والينابيع، ومكونات التدريع، والدعامات الموصلة، والأجزاء المصغرة الأخرى.
ما هو التسامح الذي يمكن أن يحققه الختم الدقيق؟
يعتمد التسامح الذي يمكن تحقيقه على المواد والهندسة والسمك وتصميم الأدوات وظروف الإنتاج. تشير شركة Qiren إلى تفاوتات الأبعاد تصل إلى ±0.005 مم لتطبيقات الختم الدقيقة المناسبة. يجب تأكيد التفاوتات الفعلية مقابل رسم الجزء المحدد.
هل يمكن تخصيص المكونات الإلكترونية المعقدة؟
نعم. يمكن تطوير الختم الدقيق المخصص وفقًا لرسومات العملاء والنماذج ثلاثية الأبعاد ومواصفات المواد والأبعاد والتفاوتات ومتطلبات السطح وأحجام الإنتاج. يعد تصنيع القوالب بمساعدة EDM مفيدًا بشكل خاص للهياكل المعقدة التي يصعب إنتاجها باستخدام الأدوات التقليدية.
ما هي الصناعات التي تستخدم مكونات الختم الإلكتروني الدقيقة؟
تشمل مجالات التطبيق الرئيسية الإلكترونيات الاستهلاكية، وإلكترونيات السيارات، والمعدات الطبية، ومعدات الاتصالات، ومنتجات المنزل الذكي، وغيرها من التجميعات الإلكترونية الدقيقة.
كيف يمكنني طلب عرض أسعار؟
يمكن أن يساعد توفير رسم ثنائي الأبعاد أو ملف CAD ثلاثي الأبعاد ومعلومات المواد والكمية السنوية والتفاوتات الحرجة ومتطلبات تشطيب السطح وجدول التسليم المتوقع الشركة المصنعة على تقييم المشروع وإعداد عرض أسعار أكثر دقة.
خاتمة
مع استمرار الأجهزة الإلكترونية في أن تصبح أصغر حجما وأكثر تطورا، أصبحت دقة التصنيع ذات أهمية متزايدة. يوفر الختم الإلكتروني الدقيق مزيجًا عمليًا من اتساق الأبعاد، والقدرة على التشكيل المعقد، ومرونة المواد، وجودة السطح، والإنتاج القابل للتطوير. من خلال الأدوات المدعومة بالـ EDM، والختم المتحكم فيه، والفحص المنهجي، يمكن للمصنعين إنتاج مكونات معدنية مصغرة تلبي متطلبات التجميع الإلكترونية المطلوبة.
تجمع شركة Qiren بين هندسة القوالب الدقيقة، ومعالجة EDM، وإمكانات الختم والفحص لدعم مشاريع المكونات الإلكترونية المخصصة بدءًا من تطوير الأدوات وحتى الإنتاج. إذا كنت تقوم بشراء مكونات معدنية عالية الدقة للموصلات أو إلكترونيات السيارات أو الأجهزة الطبية أو معدات الاتصالات أو غيرها من التجميعات الدقيقة،اتصل بنالمناقشة الرسومات والمواد والتفاوتات وحجم الإنتاج ومتطلبات الختم المخصصة.
