ملخص المقال: صب حقن الموصلهي عملية تصنيع حاسمة لإنتاج أغلفة بلاستيكية متينة ودقيقة ومكونات عازلة تستخدم في الموصلات الإلكترونية. بدءًا من اختيار المواد وهندسة القوالب وحتى فحص الأبعاد واتساق الإنتاج، تؤثر كل مرحلة على أداء الموصل.كيرينمتخصصة في حلول قولبة الموصلات الدقيقة، حيث تقدم أدوات مخصصة وتصنيعًا دقيقًا ودعم التصنيع للتطبيقات في مجال إلكترونيات السيارات والأجهزة المنزلية والمعدات الصناعية والمنتجات الإلكترونية الأخرى. يساعد فهم العملية مصممي المنتجات وفرق الشراء على اتخاذ قرارات مستنيرة بشأن الجودة والتكلفة وموثوقية الإنتاج على المدى الطويل.

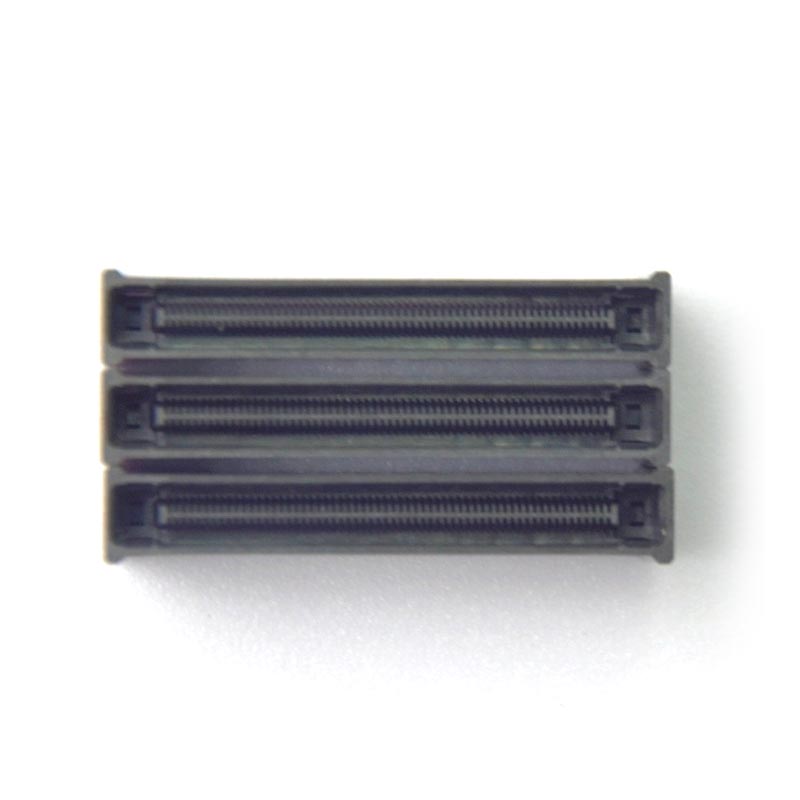

إن قولبة حقن الموصل هي عملية تصنيع يتم فيها حقن مادة اللدائن الحرارية المنصهرة في تجويف قالب مصمم بدقة، ثم يتم تبريدها وإخراجها لإنشاء مكون نهائي. يتم استخدامه على نطاق واسع لتصنيع العلب البلاستيكية، والدعامات الطرفية، والهياكل العازلة، والأصداف الواقية، والأجزاء الأخرى المطلوبة للموصلات الكهربائية والإلكترونية.
على عكس العديد من المكونات البلاستيكية ذات الأغراض العامة، تحتوي أجزاء الموصل في كثير من الأحيان على فتحات صغيرة، وجدران رقيقة، وميزات قفل معقدة، ومواضع طرفية متقاربة. يجب أن تعمل هذه الميزات مع جهات الاتصال المعدنية ومكونات التزاوج. حتى الانحراف البسيط في الأبعاد يمكن أن يؤثر على التجميع أو قوة الإدخال أو محاذاة الأطراف أو موثوقية التوصيل الكهربائي.
لهذا السبب، يعتمد القولبة الناجحة للموصل على هندسة المواد المنسقة، وتصميم القالب، وإعدادات الماكينة، وإجراءات الفحص. توفر شركة Qiren حلول صب حقن الموصلات الدقيقة للعملاء الذين يبحثون عن مكونات وأدوات بلاستيكية مخصصة للتطبيقات الصعبة.
تشمل التطبيقات النموذجية ما يلي:
تعد الدقة أمرًا أساسيًا لأداء الموصل لأن الغلاف المصبوب يحدد موضع ودعم جهات الاتصال الموصلة. تؤثر أبعاده على كيفية توافق المكونات معًا، وكيفية بقاء الأجهزة الطرفية آمنة، وكيفية أداء الموصل أثناء الاستخدام المتكرر.
هناك عدة عوامل تجعل صب الموصل الدقيق أكثر تطلبًا من العديد من تطبيقات صب البلاستيك التقليدية.
يجب أن تكون المسافة الطرفية وأبعاد التجويف وهياكل القفل وأسطح التزاوج مطابقة للرسومات الهندسية المعتمدة. يجب تحديد التفاوتات وفقًا للمتطلبات الوظيفية لكل مكون بدلاً من تطبيق تفاوتات مشددة غير ضرورية على كل ميزة.
يجب أن يوفر الغلاف البلاستيكي العزل المناسب لبيئة التشغيل المقصودة. قد يؤثر اختيار المواد وسمك الجدار ومسافة الزحف والخلوص ووجود فراغات أو تلوث على السلامة الكهربائية. يجب تقييم المتطلبات وفقًا لمعايير المنتج وظروف التشغيل المعمول بها.
قد تواجه مساكن الموصل قوى الإدخال والاهتزاز وتغيرات درجة الحرارة ودورات التزاوج المتكررة. يجب أن يحتفظ المكون المصبوب بشكله ويدعم الأطراف دون تشقق أو تشوه مفرط أو فقدان القدرة على الاحتفاظ.
النموذج الأولي الناجح هو مجرد نقطة البداية. يجب على الشركات المصنعة الحفاظ على الأبعاد القابلة للتكرار والأداء الوظيفي عبر دفعات الإنتاج، وتجويفات القوالب، ومجموعات المواد. تعمل المعالجة المستقرة على تقليل الخردة وإعادة العمل وانقطاعات التجميع التي يمكن تجنبها.
يؤثر اختيار المواد على قابلية التشكيل، والانكماش، ومقاومة الحرارة، وأداء العزل، والقوة الميكانيكية، وحساسية الرطوبة، وتكلفة المكون النهائي. يعتمد أفضل راتينج على تصميم الموصل وبيئة التشغيل.
| مادة | الخصائص الرئيسية | التطبيقات المحتملة | اعتبارات الاختيار |
|---|---|---|---|
| بت | استقرار جيد للأبعاد وعزل كهربائي | العلب الكهربائية وموصلات الأجهزة | تقييم التعرض للحرارة والانكماش وظروف الرطوبة. |
| با (نايلون) | قوة ميكانيكية جيدة وصلابة | موصلات السيارات والصناعية | النظر في امتصاص الرطوبة وتأثيرها على الأبعاد. |
| LCP | إمكانات منخفضة للحرب وملاءمتها للتصميمات ذات الملعب الدقيق | موصلات إلكترونية مدمجة وعالية الكثافة | يتطلب التحكم الدقيق في تدفق المواد وظروف التشكيل. |
| بس | القدرة على تحمل درجات الحرارة العالية والمقاومة الكيميائية | التطبيقات الكهربائية والصناعية المتخصصة | تقييم متطلبات المعالجة والتكلفة والتصميم الميكانيكي. |
| الراتنج المقوى بالألياف الزجاجية | تحسين الصلابة وتقليل الانكماش الاتجاهي في التركيبات المناسبة | العلب موصل الهيكلية | يمكن أن يؤثر اتجاه الألياف على الالتواء ودقة الأبعاد. |
هذه المواد غير قابلة للتبديل. يجب على المهندسين مراجعة درجة الراتنج، ودرجة حرارة التشغيل، ومتطلبات تثبيط اللهب، وخصائص العزل الكهربائي، والتعرض للمواد الكيميائية، والمتطلبات التنظيمية المعمول بها قبل الانتهاء من المواصفات.
للحصول على إرشادات إضافية، استكشف حلول قولبة حقن الموصلات من Qiren وإمكانيات تصنيع القوالب الدقيقة ذات الصلة.
يتبع مشروع صب حقن الموصل الموثوق سير عمل منظم. قد يختلف التسلسل اعتمادًا على هندسة المكونات ومتطلبات الإدخال وحجم الإنتاج ومعايير الفحص، لكن المراحل الأساسية تظل متشابهة.
بالنسبة للموصلات التي تحتوي على أطراف معدنية، يتطلب وضع الإدخال والاحتفاظ به اهتمامًا خاصًا. قد يكون تحميل أو تجميع الإدخال الآلي مناسبًا للبرامج كبيرة الحجم، بشرط أن تتمكن المعدات من الحفاظ على محاذاة المكونات باستمرار.
يمكن لقرارات التصميم التي يتم اتخاذها قبل بدء الأدوات أن تمنع التعديلات المكلفة لاحقًا. يجب أن تأخذ مراجعة التصميم من أجل التصنيع في الاعتبار كيفية ملء المكون وتبريده وإخراجه وتجميعه وعمله في تطبيقه النهائي.
عندما يكون ذلك عمليًا، يساعد سمك الجدار الموحد نسبيًا على تعزيز التعبئة والتبريد بشكل متسق. يمكن أن تساهم التحولات المفاجئة في السُمك في ظهور علامات الغرق أو الضغط الداخلي أو التشوه. يجب تصميم الأضلاع والأضلاع لتوفير القوة المطلوبة دون إنشاء أقسام سميكة غير ضرورية.
يؤثر وضع البوابة على أنماط التعبئة، ومواقع خطوط اللحام، والتعبئة، ومظهر السطح. في أغلفة الموصلات، يجب وضع البوابة مع مراعاة أسطح التزاوج الحرجة، والجيوب الطرفية، والمناطق المجهدة ميكانيكيًا.
تساعد زوايا السحب المناسبة وأنظمة الطرد المصممة جيدًا على تحرير الأجزاء المقولبة دون الإضرار بالميزات الدقيقة. تعتمد المسودة المطلوبة على الراتنج وملمس السطح وهندسة الأجزاء ومتطلبات الأبعاد.
بالنسبة للموصلات المقولبة، يجب أن تظل الأطراف المعدنية في المواضع المحددة طوال عملية الحقن والتبريد. يؤثر دعم القالب ودقة تحميل الإدخال وتدفق الراتنج والتمدد الحراري على العلاقة النهائية بين الغلاف البلاستيكي والمكونات المعدنية.
تشمل ممارسات التصميم المفيدة ما يلي:
يجب أن تتناول مراقبة الجودة لقولبة حقن الموصل مظهر المكون المصبوب وأدائه الوظيفي. يمكن أن يبدو الجزء مقبولاً في حين أنه لا يزال يعاني من اختلال طرفي، أو انحراف الأبعاد، أو الاحتفاظ الميكانيكي غير الكافي.
ويجوز أن تتضمن خطة التفتيش العملي الضوابط التالية:
تشمل العيوب الشائعة وأسبابها المحتملة ما يلي:
| عيب | السبب المحتمل | النهج التصحيحي |
|---|---|---|
| فلاش | فجوات خط الفراق، أو الضغط الزائد، أو تآكل القالب | فحص حالة الأدوات وتحسين إعدادات المعالجة. |
| لقطات قصيرة | تعبئة غير كافية، أو تدفق مقيد، أو تهوية غير كافية | مراجعة تصميم البوابة، والتهوية، وملء المعلمات. |
| صفحة الحرب | التبريد غير المتساوي أو اتجاه المواد أو الانكماش التفاضلي | تحسين توازن التبريد ومراجعة الهندسة واختيار المواد. |
| علامات بالوعة | أقسام سميكة أو عدم كفاية التعبئة والتبريد | تحسين هندسة الجدار وظروف التعبئة. |
| اختلال المحطة الطرفية | أدخل الحركة، أو تنوع الأدوات، أو التحميل غير المتناسق | تحسين موقع الإدخال والدعم والتحقق من الأبعاد. |
يجب تحديد حدود القبول وتكرار الاختبار من خلال مواصفات المنتج ومتطلبات العميل ومستوى المخاطر. بالنسبة للتطبيقات ذات السلامة الحرجة أو ذات الموثوقية العالية، قد يكون من الضروري التحقق الإضافي.
لا يتطلب كل موصل نفس استراتيجية الاستثمار أو الفحص في الأدوات. توضح المقارنة التالية كيف تؤثر متطلبات التطبيق على نهج التصنيع.
| متطلبات | موصل قياسي | موصل الدقة |
|---|---|---|
| الهندسة | ميزات واضحة نسبيا | تجاويف دقيقة وتفاصيل معقدة |
| استراتيجية التسامح | بناء على متطلبات الجمعية العامة | تتلقى الميزات المهمة حدودًا أكثر صرامة تعتمد على الوظيفة |
| الأدوات | تكوين القالب التقليدي حيثما كان ذلك مناسبا | المزيد من التحكم في التجويف والتبريد والتهوية والمحاذاة |
| تقتيش | الفحوصات البصرية والأبعاد | القياس التفصيلي والتحقق الوظيفي الإضافي |
| مخاطر العملية | تتعلق في المقام الأول بالملء والأبعاد العامة | قد يشمل الوضع النهائي، وملاءمة التزاوج، والتحريف، والاحتفاظ |
لا يقتصر التمييز على حجم المنتج فحسب. قد يتطلب الموصل الصغير أدوات متطورة للغاية إذا كان يحتوي على أطراف متباعدة أو يجب أن يحافظ على محاذاة دقيقة مع لوحة الدائرة. يجب أن تحدد المتطلبات الهندسية العملية بدلاً من الافتراضات القائمة على المظهر وحده.
إن اختيار المورد يعني تقييم قدرته على تحويل المتطلبات الهندسية إلى نتائج إنتاج قابلة للتكرار. إن عرض الأسعار التنافسي مهم، ولكن جودة الأدوات واستقرار العملية والاتصالات والدعم الفني تؤثر أيضًا على التكلفة الإجمالية للملكية.
عند تقييم الشركة المصنعة لقالب حقن الموصل، ضع في اعتبارك الأسئلة التالية:
تركز شركة Qiren Electronics على قوالب الموصلات البلاستيكية الدقيقة وحلول قولبة الحقن المخصصة. وفقًا لمعلومات المنتج الخاصة بها، تسلط الشركة الضوء على قدرة تحمل اسمية تبلغ ±0.01 مم، ومعدل إنتاج مُعلن عنه يصل إلى 99.2%، والفولاذ الألماني القالب، وتحليل تدفق القالب، وإدارة ورشة العمل المتكاملة MES. وينبغي تأكيد هذه الأرقام مقابل هندسة الجزء المحدد والمواد وطريقة القياس وظروف الإنتاج أثناء تقييم المشروع.
يصف Qiren أيضًا دعم تحسين القالب وترقيته خلال السنة الأولى من استخدام القالب. يمكن للمشترين مناقشة هذه الإمكانيات جنبًا إلى جنب مع متطلبات تصميمات الموصلات الخاصة بهم بدلاً من الاعتماد على المواصفات العامة وحدها.
للحصول على معلومات التصنيع ذات الصلة، تفضل بزيارة صفحة منتج قولبة حقن الموصل أو استكشف الموقع الإلكتروني لتصنيع المكونات والقوالب الدقيقة لشركة Qiren.
يتم استخدامه لتصنيع أغلفة الموصلات البلاستيكية، والأجسام العازلة، والدعامات الطرفية، والأغلفة الواقية، والمكونات الأخرى التي تتطلب هندسة دقيقة وإنتاجًا قابلاً للتكرار. تشمل التطبيقات النموذجية إلكترونيات السيارات والأجهزة المنزلية والأتمتة الصناعية والأجهزة الإلكترونية الاستهلاكية.
لا توجد مادة أفضل لكل موصل. يعد PBT والنايلون من الخيارات الشائعة للعديد من التطبيقات الكهربائية والميكانيكية، في حين أن LCP وPPS قد يتناسبان مع التصميمات ذات المتطلبات الأبعادية أو الحرارية الصعبة. يعتمد الاختيار النهائي على بيئة تشغيل الموصل والمواصفات الكهربائية والأحمال الميكانيكية وأهداف التكلفة.
تعتمد التفاوتات القابلة للتحقيق على هندسة الأجزاء، وسلوك الراتنج، وبناء القالب، واستقرار العملية، وطرق القياس. تسرد شركة Qiren قدرة تحمل اسمية تبلغ ±0.01 مم لعرض القالب الدقيق الخاص بها. يجب على المشترين تأكيد ما إذا كان هذا التسامح ممكنًا لكل ميزة مهمة في تصميمهم المحدد.
تشمل الأسباب الشائعة التعامل غير المناسب مع المواد، وسوء التهوية، ومعلمات المعالجة غير الصحيحة، والتبريد غير المتساوي، وتآكل القالب، ووضع الإدخال غير الدقيق. يمكن أن تساعد مراجعة التصميم المنظمة ونافذة العملية الخاضعة للرقابة وخطة الفحص على أساس المخاطر في تحديد هذه المشكلات والحد منها.
نعم. يمكن لقالب الإدخال تغليف أو دعم المحطات المعدنية داخل غلاف موصل بلاستيكي. تتطلب العملية وضع الإدخال المناسب، ودعم القالب، وتوافق المواد، والتحقق من محاذاة الأطراف والاحتفاظ بها.
نعم. يعتبر قولبة الحقن مناسبة تمامًا للإنتاج المتكرر بكميات كبيرة عندما يتم التحكم بشكل صحيح في الأدوات وظروف الدورة ومناولة المواد والفحص. يمكن للقوالب متعددة التجاويف والأتمتة المناسبة أن تحسن الإنتاج، على الرغم من أن ملاءمتها تعتمد على تعقيد المنتج والطلب.
قم بتوفير الرسم الهندسي ثنائي الأبعاد، وملف CAD ثلاثي الأبعاد، ومتطلبات الراتنج أو المواد المقصودة، والتفاوتات الحرجة، والطلب السنوي، وبيئة الخدمة المتوقعة، وأي مواصفات وظيفية أو تنظيمية. وضح أيضًا ما إذا كنت بحاجة إلى تصنيع قوالب، أو أجزاء مقولبة، أو قوالب إدخال، أو حل مشترك.
تجمع قوالب حقن الموصل بين الأدوات الدقيقة واختيار المواد المناسبة والمعالجة الخاضعة للرقابة والتحقق من الجودة الخاصة بالتطبيق. يؤثر كل قرار على مدى دقة تركيب الموصل، ومدى موثوقيته في دعم الاتصالات الكهربائية، ومدى اتساق تصنيعه مع مرور الوقت. ومن خلال تحديد الأبعاد الحرجة في وقت مبكر ووضع متطلبات فحص واضحة، يمكن لمطوري المنتجات تقليل العيوب التي يمكن تجنبها واتخاذ قرارات أكثر استنارة بشأن التوريد.
تقدم شركة Qiren تصنيع قوالب موصلات دقيقة وحلول صب مخصصة للتطبيقات الإلكترونية والسيارات والأجهزة والتطبيقات الصناعية. إذا كنت تقوم بتطوير موصل جديد أو تحسين عملية إنتاج موجودة،اتصل بنالمناقشة رسوماتك ومتطلبات المواد ومواصفات الأدوات وأهداف الإنتاج. اعمل مع Qiren لتقييم حل التصنيع العملي الذي يتماشى مع دقة مشروعك وجودته واحتياجات التسليم.
